opis produktu

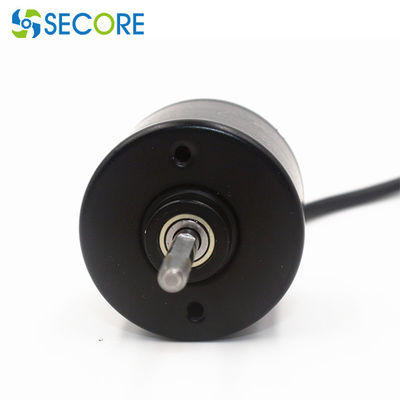

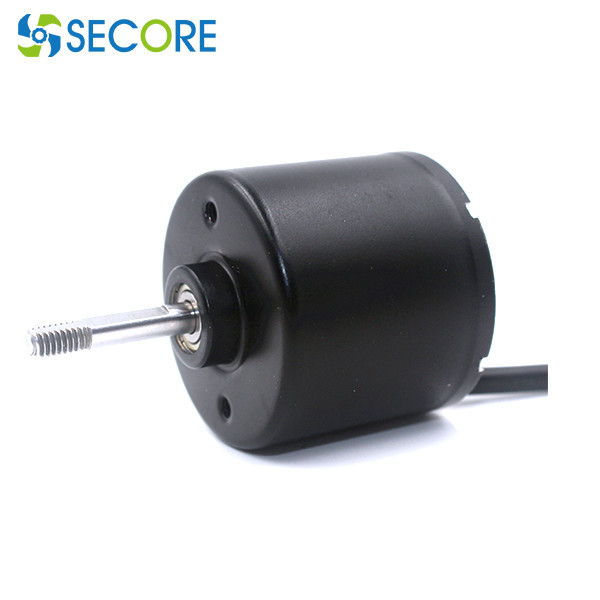

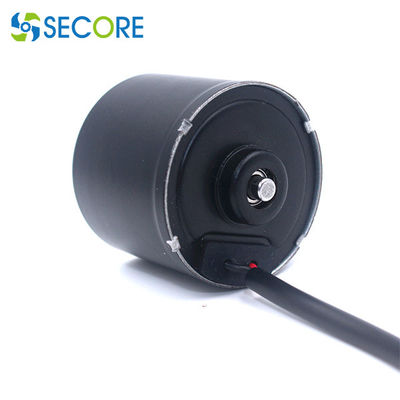

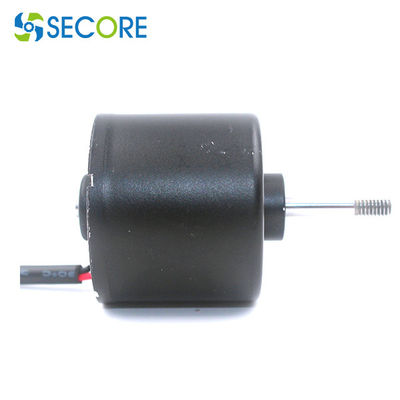

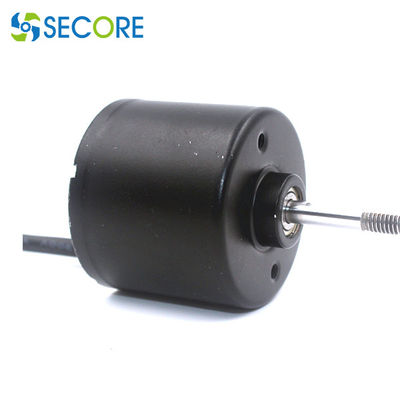

36mm 3-fazowy bezszczotkowy silnik elektryczny prądu stałego 10W Do elektronicznego sterowania
Kluczowe cechy:
| Pozycja |
Specyfikacja |
| Rodzaj uzwojenia |
Gwiazda, Delta |
| Kąt efektu Halla |
120 ° (kąt elektryczny) |
| Wał się skończył |
0,025 mm |
| Gra promieniowa |
0,02 mm przy 450 g |
| Koniec zabaw |
0,08 mm przy 450 g |
| Maks.siła promieniowa |
15N w odległości 10 mm od kołnierza |
| Maks.siła osiowa |
10N |
| Klasa izolacji |
Klasa b |
| Wytrzymałość dielektryczna |
500VDC przez jedną minutę |
| Rezystancja izolacji |
100MΩ Min. 500VDC |
| Lead No. |
Kolor ołowiu |
Wskaźnik ołowiu |
Funkcjonować |
OPIS |
| 1 |
Czerwony |
UL1007 / 26AWG |
VCC |
NAPIĘCIE ZASILANIA CZUJNIKÓW HALOWYCH |
| 2 |
czarny |
GND |
UZIEMIENIE DLA CZUJNIKÓW HALOWYCH |
| 3 |
Żółty |
HALA A |
|
| 4 |
Zielony |
SALA B |
|
| 5 |
niebieski |
HALA C |
|
| 6 |
Żółty |
UL1007 / 14AWG |
FAZA U |
|
| 7 |
Zielony |
FAZA V |
|
| 8 |
niebieski |
FAZA W. |
|
| MODEL |
NAPIĘCIE |
BEZ OBCIĄŻENIA |
MAKSYMALNA WYDAJNOŚĆ |
STOISKO |
OPERACYJNY
ZASIĘG |
OCENIONE |
PRĘDKOŚĆ |
OBECNY |
PRĘDKOŚĆ |
OBECNY |
MOMENT OBROTOWY |
WYNIK |
MOMENT OBROTOWY |
OBECNY |
| obr / min |
ZA |
obr / min |
ZA |
g.cm |
W. |
g.cm |
ZA |
| BLS3630I-V1 |
8 V ~ 16 V. |
12V |
5832 |
0,254 |
4880 |
0,664 |
138,4 |
6.535 |
657,7 |
3.457 |
| BLS3630I-V2 |
8 V ~ 26 V. |
18V |
7523 |
0,206 |
6166 |
0.976 |
182 |
11,551 |
1016,6 |
4.362 |
| BLS3630I-V3 |
8 V ~ 26 V. |
24V |
8866 |
0,187 |
7387 |
0,898 |
191,6 |
14,474 |
1125,4 |
4.255 |
Kryteria doboru silnika elektrycznego?
1. W zastosowaniach dynamicznych, szczotkowany silnik na prąd stały lub bezszczotkowy silnik na prąd stały jest nieuniknionym wyborem.
2. Aby pracować w trybie ciągłym i przy kilku zmianach biegów, należy wybrać uniwersalny silnik prądu przemiennego.
3. W przypadku zastosowań o niskiej prędkości i dużym obciążeniu optymalnym wyborem jest silnik (AC / DC / BLDC) z przekładnią o określonym przełożeniu.
4. W przypadku zastosowań wymagających precyzyjnej kontroli prędkości i / lub momentu obrotowego należy dodać odpowiedni enkoder do rozwiązania silnika (AC / DC / BLDC)
5. Do zastosowań wymagających precyzyjnego pozycjonowania należy wybrać silnik krokowy.
Indywidualne części zamienne:
1. Napięcie, prąd, prędkość i moment obrotowy.
2. Kształt wału: „D” „Okrągły” „Płaski” „Oś sześciokątna” „Oś kwadratowa”, wymiar wału
3. Łożysko: kulkowe, olejowe
4. Materiały powłoki: plastik, metal itp
5. Typ przekładni: przekładnia czołowa, przekładnia śrubowa, przekładnia planetarna, przekładnia ślimakowa
6. Opcjonalnie wyposażyć w reduktor, hamulec, enkoder, sterownik
niektórzy z naszych klientów
Typowym zastosowaniem:
-Aparatura biurowa i wyroby medyczne
• Drukarka, kopiarka, projektor, niszczarka
• Ciśnieniomierz
- Elektronarzędzia i sprzęt fitness
• Wkrętak elektryczny, Szczypce hydrauliczne elektryczne, Nożyczki elektryczne,
• Pistolet powięziowy, fotel do masażu, bieżnia
-Sprzęt gospodarstwa domowego i higiena osobista
• Oczyszczacz powietrza, inteligentna toaleta, suszarka do włosów, lokówka
• Blender, zamiatarka, środek do mycia okien, drobny sprzęt AGD
